磁力焊接夾具在汽車焊接固定工裝中的應用

焊接工裝夾具是汽車制造業中汽車焊接中必不可少的焊接裝置，它指的就是將焊件準確定位和可靠夾緊，便于焊件進行裝配和焊接，保證焊件結構精度方面要求的工藝裝備。

嚴格來說，一套完整的焊接固定工裝夾具是由定位器（固定）、夾緊機構（工裝）、夾具體（夾具）三部分組成的。而電永磁鐵，則主要是作為夾具應用在焊接工裝中

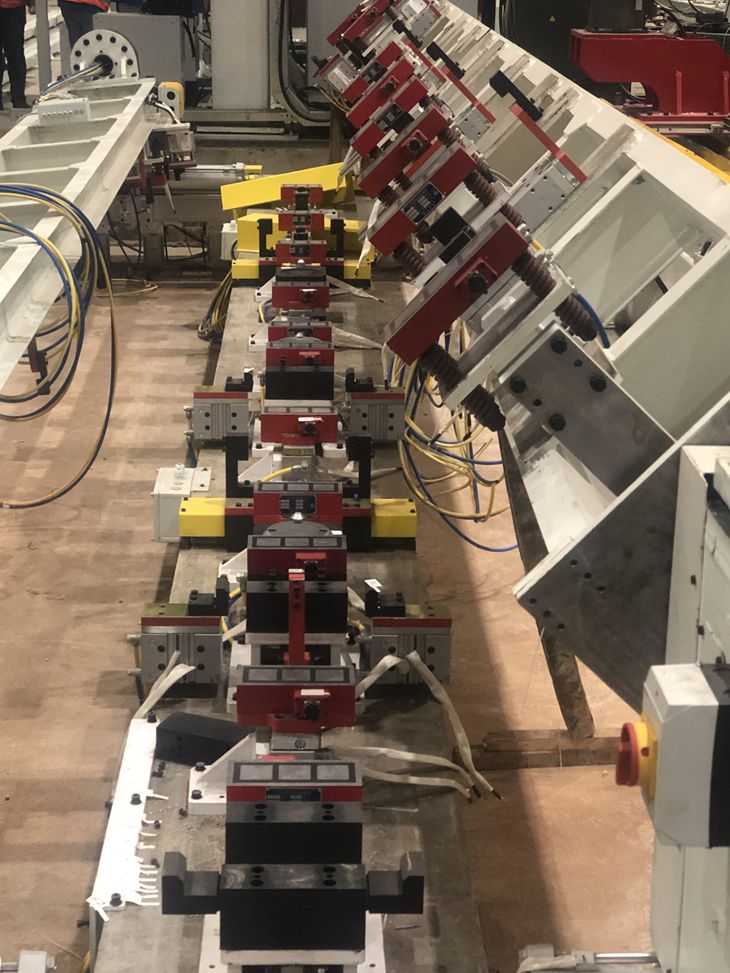

圖中所示的，是一家汽車工業裝備工廠的焊接工裝夾具，該工廠之前使用的焊接夾具是液壓夾鉗。由于液壓鉗夾緊的速度較慢，且有部分車身部件不能用液壓鉗夾緊，唯有用磁力夾具來代替。為配合客戶工廠焊接的具體工況，悍威磁電特別設計了一套體積小巧、不占用空間的電永磁磁力焊接夾具。

據客戶后來反饋，我們的電永磁鐵焊接夾具目前使用效果良好，不僅提高了工裝的空間利用率，也方便后續對汽車焊接工裝夾具進行整體的設計。

電永磁鐵在焊接工裝中的作用，主要體現在以下幾個方面：

（1）準確、可靠的夾緊，可以減輕甚至取消下料和劃線工作。減小制品的尺寸偏差，提高了零件的精度和可換性。

（2）有效的防止和減輕了焊接變形。

（3）使工件處于最佳的施焊部位，焊縫的成型性良好，工藝缺陷明顯降低，焊接速度得以提高。

（4）以機械裝置代替了手工裝配零件部位時的定位、夾緊及工件翻轉等繁重的工作，改善了工人的勞動條件。

（5）可以擴大先進的工藝方法的使用范圍，促進焊接結構的生產機械化和自動化的綜合發展。

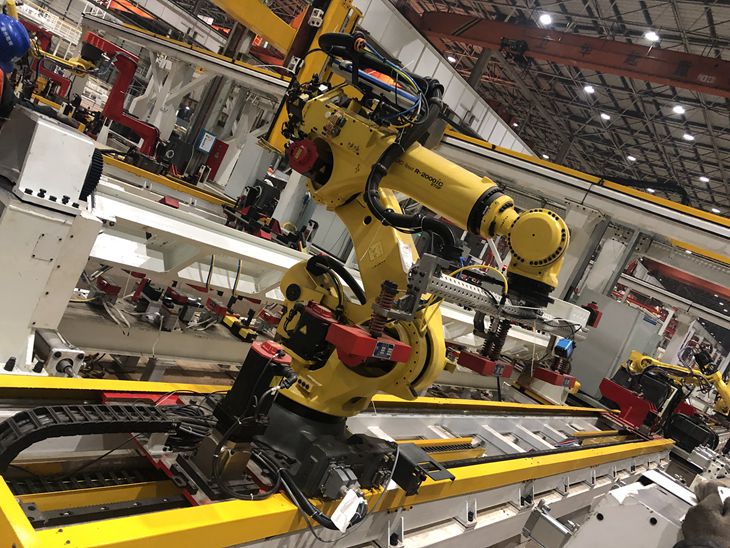

側壁焊接工位以往焊接夾具為氣缸夾緊，中間位置為真空吸盤夾緊。

使用我們產品后的反饋（效果） 使用效果良好，后續持續購買

電永磁焊接夾具的優勢：

1.對設計人員工作量有減輕，設計簡捷

2.采用磁力吸附工件，在設計時節省空間

3.部分特殊工況不能使用傳統夾具的電永磁夾具可使用，適應性強

4.能源統一，不用氣路或者油路，只需接電源即可，且能耗可以忽略不計

5.控制簡便，只需給信號到控制器即可控制器沖退磁，自動化程度高且對生產線本身給人的印象有一個提升

6.磁鐵本身無機械傳動，內部無發熱部件。磁鐵更加經久耐用。對于自動化來說質量影響穩定性
